IDR
IDR - Interruptor Diferencial Residual (DR).
PRINCIPAIS CARACTERÍSTICAS

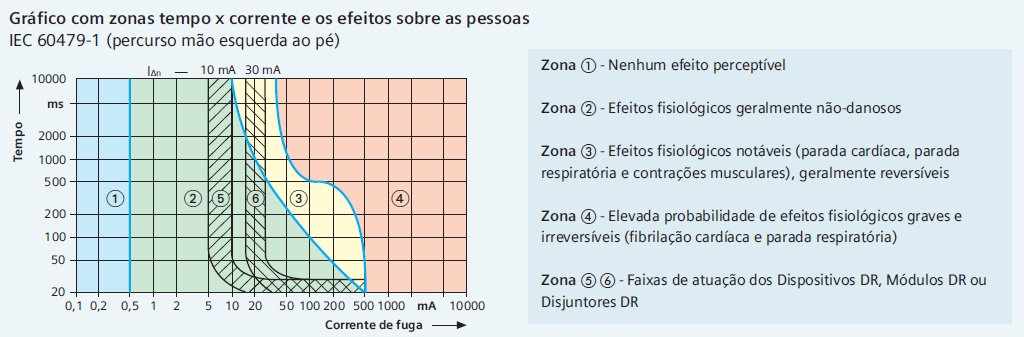

- De acordo com a IEC 60479, que é considerado o mais completo estudo sobre os efeitos da corrente elétrica no corpo humano, na proteção contra choques elétricos deve-se distinguir duas situações: As de risco de contatos diretos e as associadas aos riscos de contatos indiretos;
- Na NBR 5410, define que os contatos diretos são os contatos com partes vivas, ou seja, partes que ficam sob tensão em serviço normal, como exemplo, falha de isolação ou remoção de partes isolantes, com toque acidental da pessoa em partes energizadas (fase / terra-PE).
No Brasil, desde 1997, o uso do DR é obrigatório em instalações elétricas onde se atende; banheiro, cozinhas, copas e áreas externas.
- Os contatos indiretos são aqueles contatos com partes que não são vivas em condições normais, podemos dizer como exemplo um contato indireto como contato em uma luminária metálica.

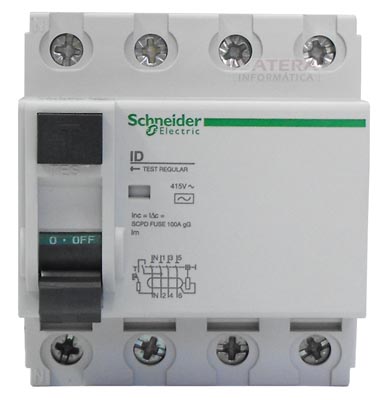

- Os Interruptores Diferenciais Residuais (DR's) são dispositivos utilizados para a proteção de pessoas e animais em instalações elétricas quanto aos contatos diretos ou indiretos, pois protegem contra o efeito de corrente de fuga, detectando essas correntes que possam existir em circuitos elétricos.
SENSIBILIDADE
A corrente diferencial residual nominal de atuação (sensibilidade) "IΔn" é o primeiro fator a ser observado em um DR e pode ser aplicado à proteção contra contatos indiretos e à proteção complementar contra contatos diretos. Sua sensibilidade pode ser de 30 mA ou 300mA.
- O DR com sensibilidade de 30 mA tem uma alta sensibilidade e pode ser usado tanto na proteção contra contatos indiretos quanto na proteção complementar contra contatos diretos. - O DR de 300 mA é de baixa sensibilidade, mas pode ser usado em instalações contra contatos indiretos ou em instalações contra risco de incêndio (conforme normas de instalações). Utilizados em fabricas como: Armazém de produtos inflamáveis.
FUNCIONAMENTO

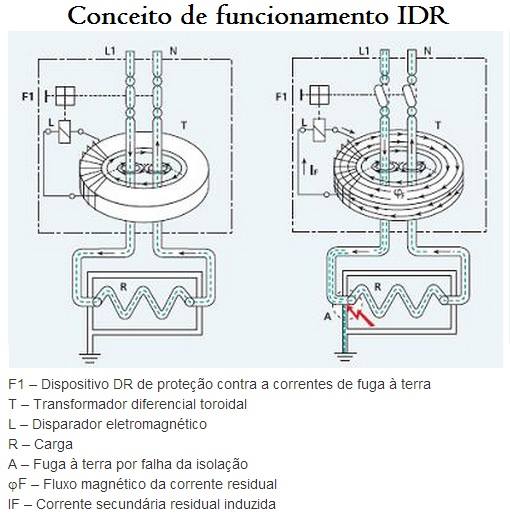

A somatória vetorial das correntes que passam pelos condutores ativos no núcleo toroidal e praticamente igual a zero (Lei de Kirchhoff). Existem correntes de fuga naturais não relevantes. Quando houver uma falha a terra (corrente de fuga) a somatória será diferente a zero, o que ira induzir no secundário uma corrente residual que provoca, por eletromagnetismo, o disparo do dispositivo DR (desligamento do circuito).
ESQUEMA DE LIGAÇÃO
Esquemas de ligação padronizados pela norma ABNT NBR 5410/2005.

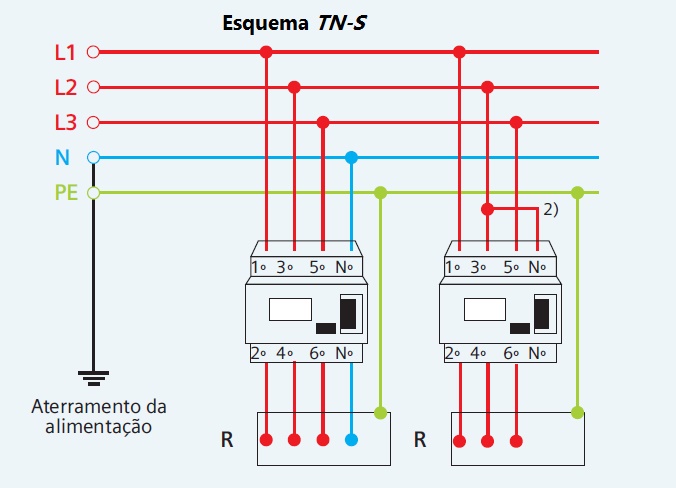

Esquema TN-S: As funções do condutor Neutro (N) e do condutor de Proteção (PE) são distintos na rede.

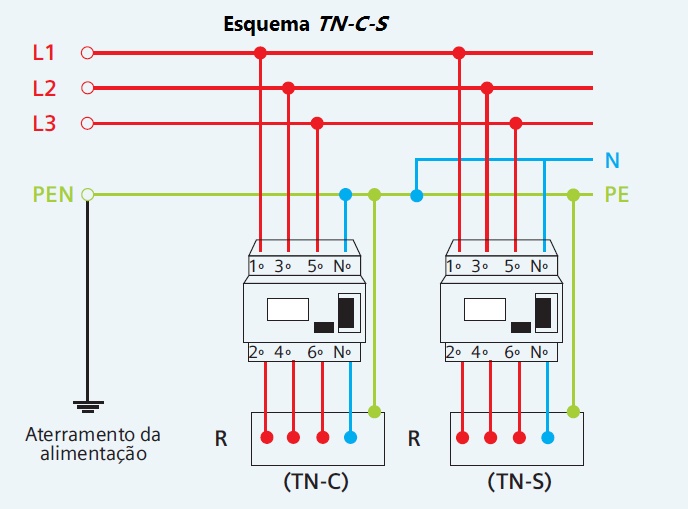

Esquema TN-C-S: Em partes do sistema as funções de condutor
Neutro (N) e do condutor de Proteção (PE) são combinadas em um único condutor
(PEN).

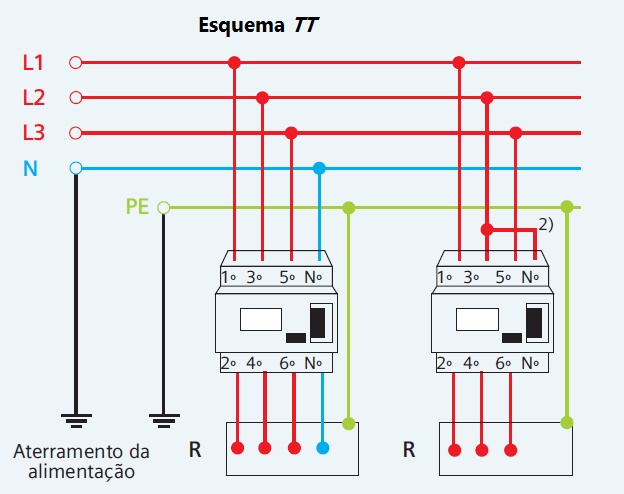

Esquema TT: O esquema
TT possui um ponto da alimentação diretamente aterrado, estando as massas da
instalação ligadas a eletrodo (s) de aterramento eletricamente distinto (s) do
eletrodo de aterramento da alimentação.
Notas:
· Em sistema TN-C o dispositivo DR poderá ser instalado se o circuito protegido for transformado em TN-S. Caracterizando-se um sistema TN-C-S.
· Para sistemas IT, consultar ABNT NBR 5410.
SELETIVIDADE E COORDENAÇÃO
Para projetos típicos com circuitos de entrada e
de distribuição, podem ser utilizados dos DR's que atuam de forma seletiva, o
que permite que seja desligada somente a parte da instalação que apresenta
falha. O DR seletivo de característica a montante, pois atuam com um retardo de disparo
conforme prescrito pela norma NBR NM 61008. O dispositivo DR com
características de disparo instantâneo e o DR com característica a jusante do DR principal. O Dispositivo seletivo de característica a jusantes é fortemente resistente a correntes residuais
transitórias na rede e tem seu disparo retardado em 10 ms acima dos valores normais de atuação, o que permite uma
seletividade fina. Tabela referente aos tempos de atuação de forma mais
detalhada.
*Para mais, solicite por e-mail o artigo= Seletividade e coordenação.
TIPOS DE DISPOSITIVOS DIFERENCIAIS RESIDUAIS.
Tipos:
- AC= detectam corrente residuais alternadas e são normalmente utilizados em instalações elétricas residenciais, comerciais e prediais, como também em instalações elétricas industriais de características similares.
- A= detectam correntes residuais alternadas e continuas pulsantes; este tipo de dispositivo é aplicável em circuitos que contenham recursos eletrônicos que alterem a forma de ondas senoidal.
- B= detecta correntes residuais alternadas, continuas pulsantes e continuas puras; este tipo de dispositivo é aplicável em circuitos de corrente alternada normalmente trifásicas que possuam, em sua forma de onda, partes senoidais, meia onda ou ainda forma de ondas de corrente continua, geradas por cargas como: equipamento eletro-médicos, entre outros.
Encontrado com corrente de 16 A até 125 A com uma corrente diferencial de 10 mA, 30 mA, 100 mA, 300 mA, 500 mA e 1000 mA.
PROCEDIMENTO PARA LOCALIZAÇÃO DE DEFEITOS
Fluxograma de defeito...
*Para mais, solicite por e-mail o artigo= Procedimento para localização de defeitos.
OBSERVAÇÃO
*O usuário sentirá uma atenuação pequena antes do DR atual, pois o mesmo deve ter uma referência (fuga elétrica) para efetuar o disparo.
*O DR deve ser instalado a jusante do disjuntor termomagnéticos, o mesmo deve ser dimensionado de acordo com a corrente nominal do circuito (respeitar NBR 5410).
*O condutor de proteção (PE), nunca poderá passar pelo DR.
*Após o condutor Neutro passar pelo DR, o mesmo não poderá ser aterrado em qualquer parte da instalação.
*Condutor Neutro do DR não poderá passar por outros DR´s.
*Poderá acontecer atuações devido a sobretensões de descargas atmosféricas ou de manobras na rede elétrica.
*Para mais, solicite por e-mail o artigo= Observação quanto a instalação do dispositivo.
Duvidas? Entre em contato conosco.
