Transmissão de energia
Componentes:

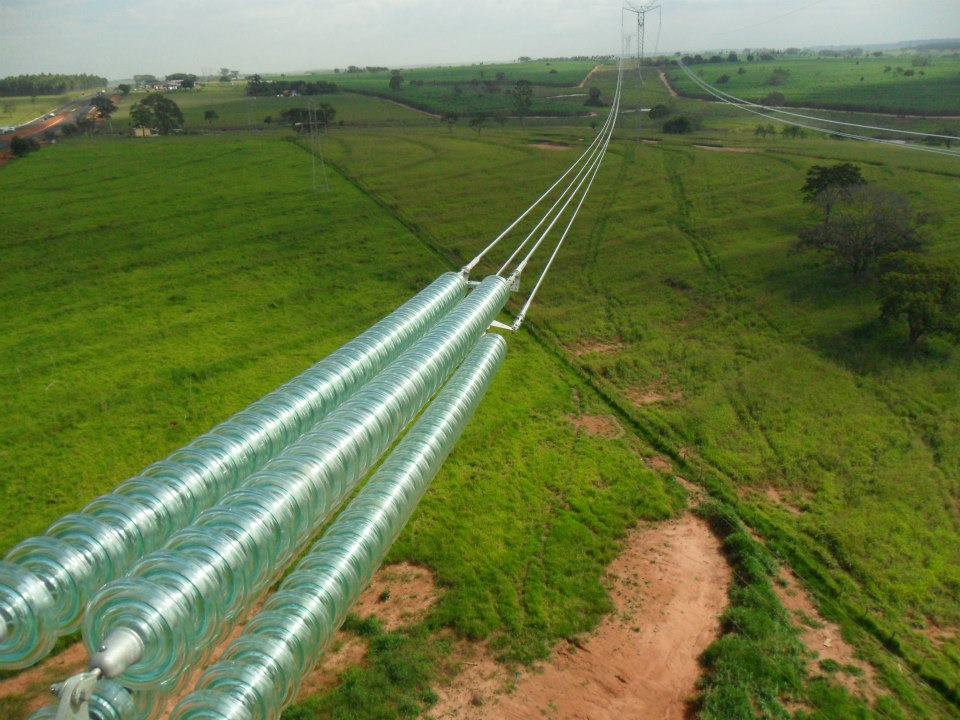

CADEIA DE ISOLADORES
Estes componentes revela-se de grandes importância para as linhas aéreas de energia, e a sua funcionalidade consiste no isolamento dos condutores a quando da fixação destes aos apoios.
Uma cadeia de isoladores é constituída fundamentamente por isoladores e acessórios metálicos para os ligas nas duas extremidades ao apoio e aos condutores, tendo integrado na sua estrutura o sistema anti-arco (haste de descarga).
Tipos de isoladores:
- ISOLADORES RÍGIDOS
Isolador de bastão; isolador de pino; isolador de pilar; isolador roldana.
- ISOLADORES SUSPENSOS
Isoladores de
campânula simples; Isoladores de
campânula simples
anti-poluição.
SISTEMA DE AMORTECIMENTO DE VIBRAÇÃO
Os condutores sob ação dos ventos entram em processo de vibração. Por tanto são empregados os amortecedores de acordo com a disposição dos condutores. Com análise de cada situação, empregam-se os amortecedores do tipo stokbridge assimétricos para os cabos de condutores singelos ou espaçadores amortecedores para feixe de sub condutores.

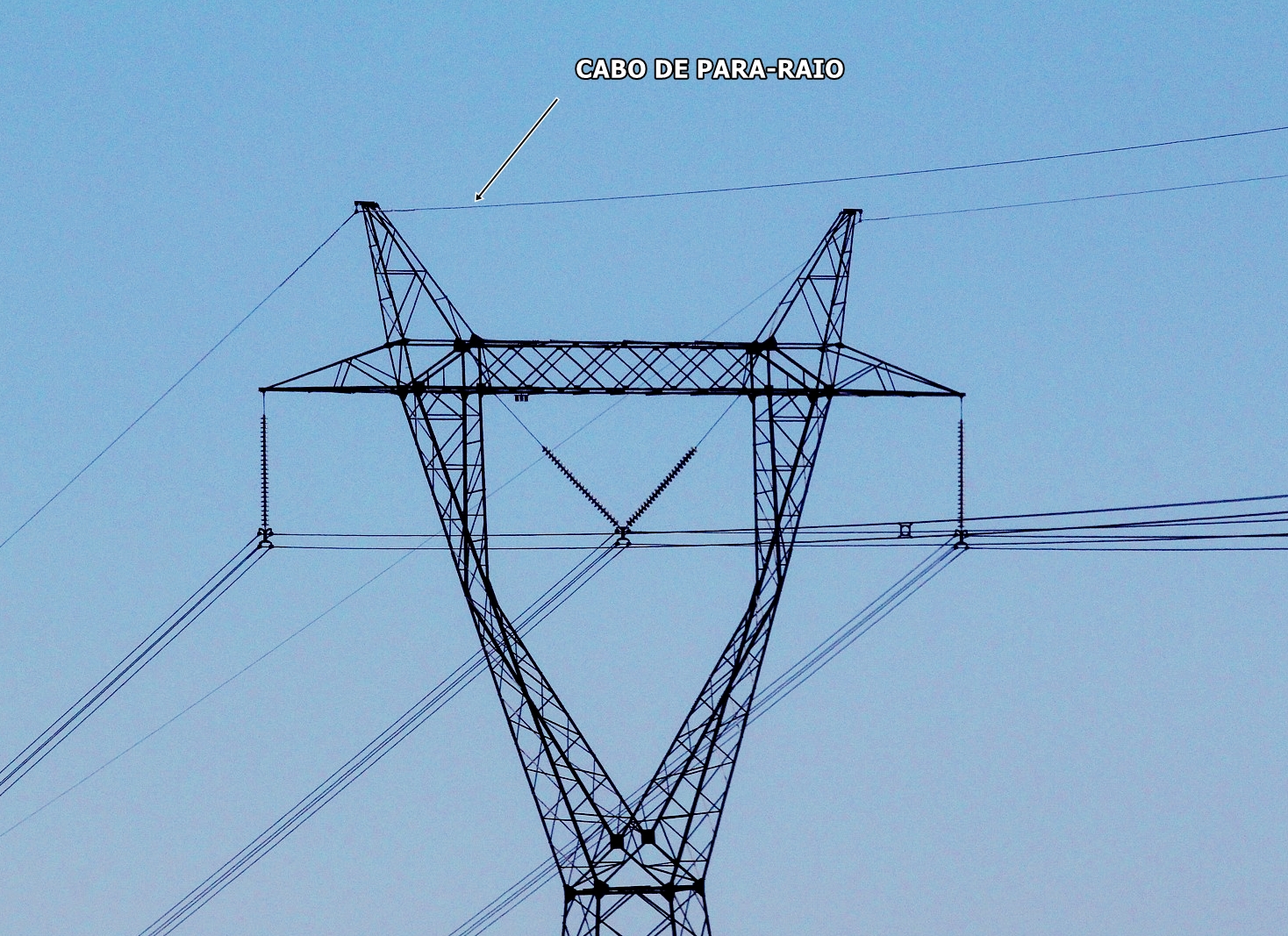

São utilizados (stockbridge) para atenuar as vibrações eólicas que ocorrem nos cabos para-raio provocadas geralmente por ventos laminares.

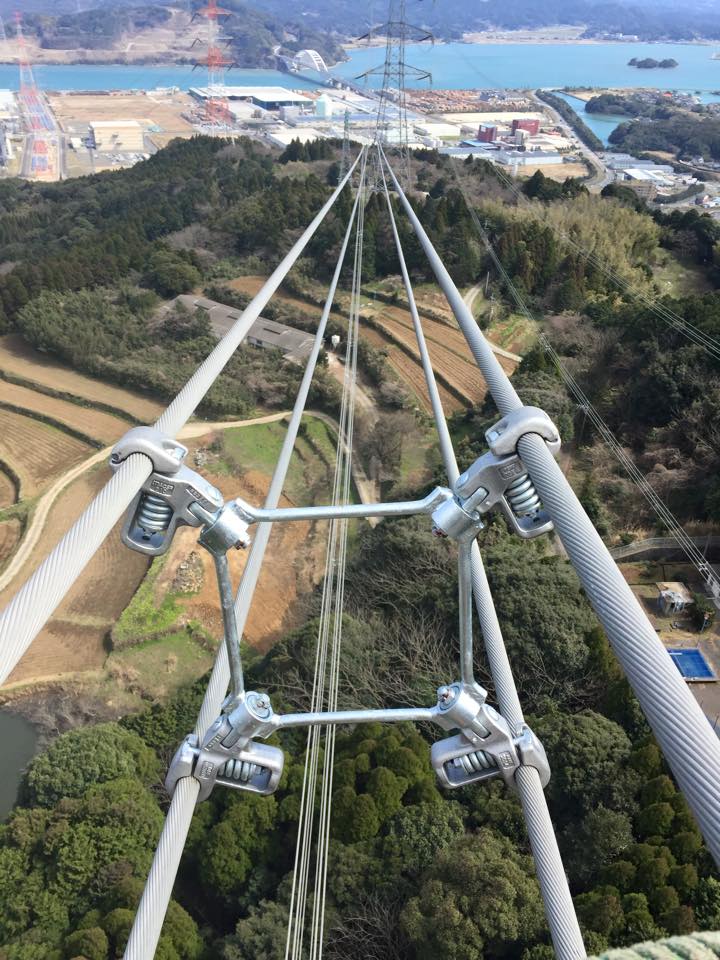

O espaçador amortecedor é utilizado para garantir a separação e estabilidade de um feixe de condutor evitando vibrações eólicas e oscilações de subvão.

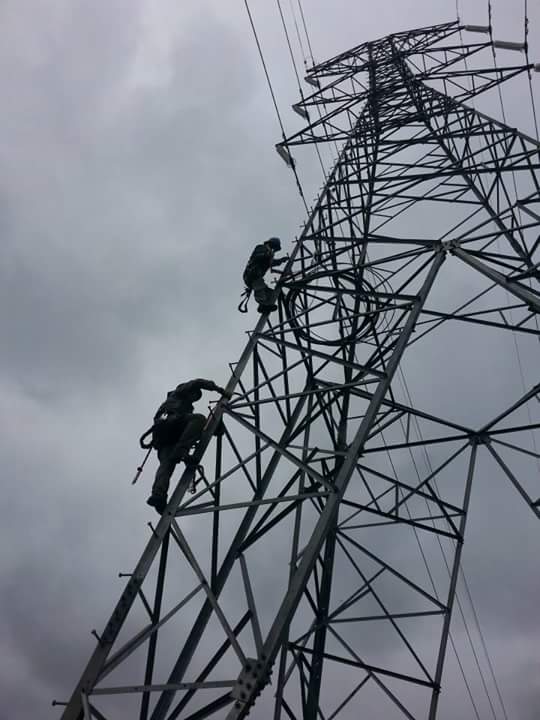

Apoio de cabos
De uma maneira geral
os apoios metálicos,
usados em linhas AT, são
galvanizados, tendo
um aspecto brilhante.
Em certos casos, é
possível reduzir o
impacto ambiental
pintando as torres com um escolha de
cores que se
harmonize com o
local.
SEGURANÇA CONTRA DESCARGAS ATMOSFÊRICAS
